setembro 21, 2026
NGC 3132 (Caldwell 74), a Nebulosa do Anel Sul: guia completo de observação e astrofotografia
Imagem de referência (DSS2). Este objeto ainda não foi capturado no Observatório.
Crédito: Digitized Sky Survey 2 (DSS2) — STScI/NASA. UK Schmidt Telescope (UKST) / AAO–ROE. Créditos
Se você conhece a Nebulosa do Anel em Lira, conhece o formato geral da NGC 3132: uma elipse de gás com uma estrela no meio. Mas a Anel Sul, em Vela, guarda uma pegadinha bem mais interessante: a estrela brilhante que se vê no centro não é a que faz a nebulosa brilhar. Essa é uma companheira bem mais fraca, escondida ao lado, e o Hubble mostrou várias camadas sobrepostas, o que rendeu o apelido "Oito Explosões". Do Rio de Janeiro, a nebulosa culmina quase a 73° de altura no outono e é um dos alvos planetários do sul mais fáceis de se conseguir com um telescópio médio. Este guia junta os dados, o mapa, os gráficos de altura e a estratégia de observação e captura.
Texto em revisão. Este é um guia no novo formato de objeto, ainda em rascunho. As fontes estão no final; as divergências aparecem como pendências.
Ficha técnica e designações
Visão geral: o que é uma nebulosa planetária
Uma nebulosa planetária é o envoltório de gás expelido por uma estrela de massa parecida com a do Sol no fim da vida; o núcleo, uma anã branca muito quente, ilumina o gás. O nome vem de William Herschel, que achou que alguns desses discos lembravam planetas (Mourão; Moore e Rees). Bakich descreve a Anel Sul como a história de uma estrela parecida com o Sol que terminou a vida há cerca de 10 mil anos: o núcleo virou uma anã branca do tamanho da Terra, com superfície a cerca de 100 mil °C.
A Anel Sul em números. A luz total é de magnitude 10,0 (SIMBAD; os livros trazem de 9,4 a 9,7, e Coe, mais otimista, cita 8). O tamanho aparente é de cerca de 45″ (SIMBAD; os livros trazem de 30″ a 85″, conforme quanto se conta do halo). O brilho superficial é de 19 magnitudes por segundo de arco quadrado (Mobberley), mais fraco que o da Nebulosa Saturno (NGC 7009). Segundo Mobberley, é cerca de um oitavo do tamanho linear da Hélice (NGC 7293), duas magnitudes mais fraca e quase quatro vezes mais distante.
Distância. A paralaxe do SIMBAD, de 1,32 milissegundo de arco, dá cerca de 2.500 anos-luz (livros mais antigos trazem 2.000). A essa distância, a nebulosa tem cerca de meio ano-luz (6 meses-luz) de extensão.
A estrela errada. É o ponto central do objeto. A estrela de magnitude 10 no centro (HD 87892) é visível, mas não ioniza o gás. Quem faz isso é uma companheira de magnitude 16, com cerca de 100.000 K, separada por menos de 2″ (Mobberley; Coe cita 1,6″ e magnitude 15,8; Monks também destaca essa exceção: as anãs brancas costumam ter magnitude 15 ou mais, mas aqui a estrela da frente é de magnitude 10). Ao ocular, a estrela do meio é a única que se vê; a fonte da luz, não.
Nomes. É chamada de Nebulosa do Anel Sul pela semelhança de tamanho e forma com a Nebulosa do Anel de Lira, M 57 (Bakich; Mobberley); e de Oito Explosões (Eight-Burst), nome que Bakich atribui a Robert Burnham Jr., pelo aspecto complexo em fotografias. É o objeto 74 da lista Caldwell.
Estruturas notáveis
- A elipse principal. Uma forma ovalada, de alto brilho superficial, com concha interna difusa em torno da "estrela impostora" (Bakich). Coe mede 1,5 × 1 com PA 15° em 13″ a 150 aumentos.
- Os anéis sobrepostos. O Hubble mostra vários anéis e ovais sobrepostos e inclinados, provavelmente causados pelo movimento excêntrico do par de estrelas (Mobberley; Bakich). Isso dá o nome de Oito Explosões.
- O filamento vertical. A imagem do Hubble mostra uma fita de gás que divide a cavidade azul interna em duas partes (Mobberley).
- As duas estrelas. A de magnitude 10 (visível) e a de magnitude 16 (que ioniza), separadas por menos de 2″.

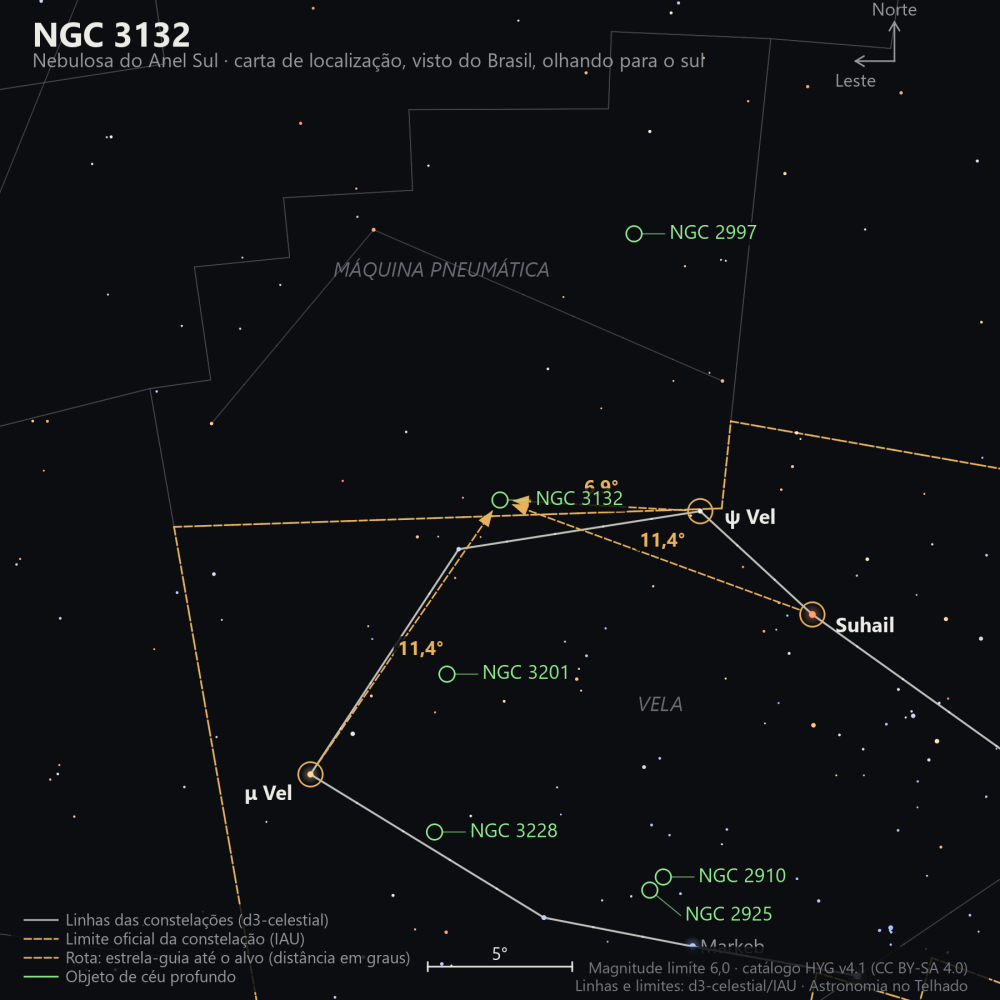

Como localizar
A Anel Sul fica em Vela, ao sul de uma região de estrelas médias. Mobberley indica um pulo de 7° para leste a partir de uma estrela do seu campo de partida: no texto extraído do livro a letra grega aparece como "y", mas a conta pelas coordenadas indica psi Velorum, à mesma declinação, cerca de 7° a oeste da nebulosa (ver pendências). Outros marcadores: NGC 3201 (Caldwell 79), um globular a cerca de 6° (cálculo a partir das coordenadas), que forma uma boa dupla de alvos na mesma noite. Coe, ao tratar de Vela, também cita o Lápis de Herschel (NGC 2736), um remanescente de supernova mais a oeste.
Quando e como observar
Com declinação de cerca de −40°, a Anel Sul culmina a cerca de 73° de altura no Rio de Janeiro (cálculo a partir da declinação; confira no gráfico), ao sul do zênite. A melhor época vai de fevereiro a maio (Mobberley); Bakich a indica para fevereiro. Em abril e maio ela passa ao meridiano no início da noite.
Como ela passa ao sul do zênite, você observa de frente para o sul: o norte fica para cima e o leste, à esquerda, como nas cartas comuns.
Mobberley lembra que, no equador, seria possível ver M57 e NGC 3132 na mesma noite de maio, com uma baixa a sudoeste e outra a nordeste, e que há 73° de diferença em declinação entre elas. Do Rio, a M57 (declinação +33°) nunca passa muito alto; veja o guia da Nebulosa do Anel para a melhor época.
O primeiro gráfico mostra a altura do objeto ao longo do ano para o local do observatório; o segundo, o caminho da Anel Sul pelo céu nesta noite, seguido da altura hora a hora.
Calculado para o local do observatório (Rio de Janeiro).
2026-10-13 · 19:20 – 04:10
Esta noite no céu
- Melhor horário
- 04:00 · 32° SE
- Horas acima de 45°
- 0,0 h
- Lua
- Lua crescente · 12 %
- Nota da noite
- 25 / 100
- Posição no céu
- 23
- Brilho
- 51 mag 9,2
- Enquadramento
- 4 ocupa 1 % do campo
Notas para SkyWatcher Explorer 200P + ZWO ASI294MC Pro (campo de 66′ × 45′).
- Crepúsculo civil (Sol até −12°)
- Crepúsculo náutico (−12° a −18°)
- Noite astronômica (Sol abaixo de −18°)
- Altura abaixo de 20°
- Altura abaixo de 30°
- Altura abaixo de 45°
- Hora cheia e meia hora
- Ponto mais alto
Valores hora a hora (tabela)
| Hora | Altura | Direção | Da Lua |
|---|---|---|---|
| 19:30 | -25° | — | 69° |
| 20:00 | -26° | — | 69° |
| 20:30 | -27° | — | 70° |
| 21:00 | -26° | — | 70° |
| 21:30 | -25° | — | 70° |
| 22:00 | -23° | — | 70° |
| 22:30 | -21° | — | 70° |
| 23:00 | -18° | — | 70° |
| 23:30 | -14° | — | 71° |
| 00:00 | -10° | — | 71° |
| 00:30 | -6° | — | 71° |
| 01:00 | -1° | — | 71° |
| 01:30 | 4° | SE 133° | 71° |
| 02:00 | 9° | SE 130° | 71° |
| 02:30 | 15° | SE 128° | 72° |
| 03:00 | 20° | SE 127° | 72° |
| 03:30 | 26° | SE 125° | 72° |
| 04:00 | 32° | SE 125° | 72° |
Cálculo de baixa precisão (cerca de 0,3°), no fuso horário do local. Serve para planejar, não para apontar telescópios.
Calculado para o local do observatório (Rio de Janeiro).
O que ver
| Instrumento | O que esperar |
|---|---|
| A olho nu | Fora do alcance. |
| Binóculo (7×50 a 15×70) | Em baixo aumento, uma estrela um pouco "gorda" (a estrela central de magnitude 10, mais a névoa). Não espere a forma. |
| Telescópio de 100 a 150 mm | Mobberley indica 15 cm ou mais em aumento alto, com filtro OIII ou UHC. Coe vê, em 13″ a 150 aumentos, uma forma de 1,5 × 1 com PA 15°. Sem filtro, cor aqua. |
| Telescópio de 200 mm | Uma elipse fantasmagórica com uma estrela central que é a "errada" (Mobberley). A mais de 250 aumentos surge a concha interna difusa em torno da estrela (Bakich). Coe, em 12″ com 30 mm, vê a forma de anel. |
| Telescópio de 300 mm ou mais | Mais detalhe na borda, a região mais brilhante do gás, e o contraste entre o interior e o anel. Com OIII revela-se um pouco mais e a estrela do meio some (Coe). |
Expectativa honesta: ao ocular se vê menos do que nas imagens do Hubble, como diz Mobberley: uma elipse fantasmagórica e uma estrela central. Em Bortle 7, a Anel Sul é boa porque tem brilho superficial razoável e está alta; um filtro OIII ou UHC ajuda. Monks a inclui entre as planetárias que respondem ao filtro.
Astrofotografia: estratégia de captura
Enquadramento
Com cerca de 45″ (de 30″ a 85″, conforme a fonte), a Anel Sul é pequena. Com um telescópio de 1.000 mm e um sensor de 19 × 13 mm, o campo é de cerca de 1,1° × 0,75° e a nebulosa ocupa cerca de 1% a 2% do quadro (cálculo a partir do sensor e da focal). Uma focal de 1.500 a 2.500 mm dá um bom recorte. Mobberley sugere fotografar em LRGB, com H-alfa como luminância e OIII no canal verde.
Desafios do alvo
- Tamanho e seeing. É pequena; o detalhe dos anéis depende de céu estável.
- Estrela brilhante no centro. A estrela de magnitude 10 tende a dominar; controle o histograma e a estrela no processamento.
- Cor e camadas. O azul-esverdeado (OIII) do interior e o vermelho (H-alfa) do halo pedem tratamentos distintos.
- Altura. Com cerca de 73° no meridiano, a refração e a extinção são baixas.
Equipamento e filtros
Câmera colorida com filtro dual-band, ou monocromática com H-alfa e OIII. Mobberley recomenda LRGB com H-alfa como luminância e OIII como verde.
Exemplo de sessão (ponto de partida)
| Tipo de quadro | Quantidade | Exposição | Finalidade |
|---|---|---|---|
| Light (dual-band ou RGB) | 100 a 200 | 60 a 120 s | Nebulosa e halo; muitos quadros para rejeitar os borrados |
| Dark | 30 | igual aos Lights | Calibração do ruído térmico |
| Flat | 30 | automática | Correção de vinheta e poeira |
| Bias ou dark-flat | 50 | mais curta possível | Calibração do ruído de leitura |
Esses números são um ponto de partida e não vêm dos livros.
Smart telescopes e campo de visão
Num smart telescope como o Seestar S50 (campo de cerca de 1,3° × 0,7°, escala de cerca de 2,4″ por pixel), a Anel Sul ocupa da ordem de 20 pixels: aparecem a forma oval e a cor, mas não os anéis. É um alvo de "identificar". Escolha o seu modelo no mapa abaixo para ver o retângulo do campo sobre o objeto.
Carrega o mapa do CDS (Estrasburgo) e imagens DSS2 direto do servidor deles; nada é carregado antes do clique.
Considerações finais
A Anel Sul é uma planetária que ensina a duvidar do que se vê: a estrela mais brilhante do centro não é a responsável pelo brilho, e o "anel" que parece simples é, no Hubble, uma pilha de camadas. Do Rio de Janeiro ela está alta e é acessível a telescópios de 150 mm, o que a torna um bom passo depois da Nebulosa do Anel (M57) e da Hélice (NGC 7293). Combine-a com o globular NGC 3201, que fica perto, e com o restante de Vela.
Referências
- BAKICH, Michael E. 1,001 Celestial Wonders to See Before You Die: The Best Sky Objects for Star Gazers. New York: Springer, 2010. Objeto nº 134 (NGC 3132).
- COE, Steven R. Nebulae and How to Observe Them. London: Springer, 2007. Vela, NGC 2736 e NGC 3132, p. 82-85.
- MOBBERLEY, Martin. The Caldwell Objects and How to Observe Them. New York: Springer, 2009. Caldwell 74, p. 156-157.
- MONKS, Neale. Go-To Telescopes Under Suburban Skies. London: Springer, 2010. Planetárias e filtro OIII, NGC 3132, p. 37-38 (conferir).
- MOORE, Patrick; REES, Robin. Patrick Moore's Data Book of Astronomy. Cambridge: Cambridge University Press, 2011. Nebulosas planetárias.
- MOURÃO, Ronaldo Rogério de Freitas. Dicionário enciclopédico de astronomia e astronáutica. Rio de Janeiro: Nova Fronteira, 1987. Verbete "planetária, nebulosa" (p. 561).
- SIMBAD Astronomical Database. Centre de Données astronomiques de Strasbourg (CDS). Consulta a coordenadas, paralaxe e dimensões de NGC 3132, em 21 set. 2026.
- HYG Database (v4.1), David Nash / Astronexus, licença CC BY-SA 4.0, para a carta de localização; mapa Aladin Lite e imagem DSS2 do Centre de Données astronomiques de Strasbourg.
