NGC 7814 (Caldwell 43), a galáxia Arco Elétrico de Pégaso: guia completo de observação e astrofotografia

Perto do vértice sudeste do Quadrado de Pégaso, onde a estrela Algenib marca a esquina da grande figura, duas galáxias esperam quem tem um telescópio de porte médio: uma de perfil, outra de frente. Esta é a de perfil — o NGC 7814, apelidada de "Arco Elétrico" pelo astrônomo e artista francês Lucien Rudaux. É uma espiral vista quase exatamente de lado, com um bojo central proeminente e uma faixa de poeira fina cortando o disco, um parente menor e mais discreto da famosa Agulha de Prata de Cabeleira de Berenice. É o Caldwell 43, e faz par com o Caldwell 44 (NGC 7479), a poucos graus dali.

Texto em revisão. Este é um guia de teste no novo formato de objeto. As fontes estão listadas no final e as dúvidas, no campo de pendências.

Imagem de referência (DSS2) de NGC 7814 — objeto ainda não capturado no observatório — Digitized Sky Survey 2 (DSS2) — STScI/NASA. Palomar Observatory / Caltech (POSS-II). Imagem de referência: este objeto ainda não foi fotografado no Observatório. Créditos

Ficha técnica e designações

Visão geral: uma espiral vista de perfil

Uma galáxia espiral é um disco achatado de estrelas, gás e poeira girando em torno de um bojo central mais denso e esférico. Quando a orientação do disco, vista da Terra, fica quase exatamente de canto, o resultado é uma "galáxia de perfil": um fuso alongado de luz, cortado ao meio por uma linha escura de poeira que bloqueia a luz das estrelas atrás dela. O NGC 7814 é um exemplo particularmente elegante desse tipo, com o bojo ocupando cerca de um terço do comprimento total (Mobberley).

O NGC 7814 em números. A distância mais citada é de cerca de 50 milhões de anos-luz (Mobberley); a partir da velocidade radial medida pelo SIMBAD (1.048 km/s, já corrigida pelo desvio Doppler) e de uma constante de Hubble típica de 70 km/s por megaparsec, chega-se a uma estimativa independente de cerca de 49 milhões de anos-luz — um valor bem próximo, o que dá confiança ao número. Com essa distância e um tamanho aparente de 6′ a 6,8′ de comprimento, o diâmetro físico da galáxia fica perto de 90 a 100 mil anos-luz, coerente com o valor de Mobberley (cerca de 80 mil anos-luz).

A faixa de poeira. Imagens profundas de grandes telescópios mostram que o plano do disco, marcado pela faixa escura, é levemente empenado e torcido — um sinal comum de interação gravitacional passada com outra galáxia (Mobberley). A olho nu num ocular, porém, essa faixa raramente aparece: Mobberley descreve o NGC 7814 como um objeto que "pode ficar espetacular numa boa imagem, mas fica sem graça no ocular" — o adjetivo mais distante possível de "elétrico" para quem só o vê visualmente.

Uma vizinhança de galáxias de fundo. Olhando de perto imagens profundas, muitas das estrelas de fundo espalhadas pelo campo do NGC 7814 são, na verdade, galáxias extremamente fracas e distantes (Mobberley) — um lembrete de como o céu profundo está cheio de camadas atrás de camadas.

Estruturas notáveis

O bojo central alongado. A região mais brilhante e mais fácil de ver, mesmo em telescópios pequenos, ocupando cerca de um terço do comprimento da galáxia (Mobberley).
A faixa de poeira. Fina e escura, corta o eixo maior da galáxia; visível apenas em fotografia ou telescópios muito grandes com alta ampliação (Mobberley).
O disco levemente empenado. Só perceptível em imagens profundas de observatórios profissionais; sinal de história de interação gravitacional (Mobberley).
NGC 14, a vizinha fraca. Uma galáxia bem mais fraca a cerca de 80′ a lés-sudeste do NGC 7814, um desafio extra para quem já dominou o alvo principal (Mobberley).

Como localizar

A partir de Algenib (Gama Pegasi, mag. 2,8), o vértice sudeste do Quadrado de Pégaso: ande cerca de 1° para o norte e 2,5° para oeste (Mobberley) — ou, segundo Bakich, 2,6° a oés-noroeste da mesma estrela. Num campo de câmera de 20′ por 15′ centrado na galáxia, uma estrela brilhante de magnitude 7 entra no canto noroeste do quadro, uma boa referência para confirmar o enquadramento (Mobberley).

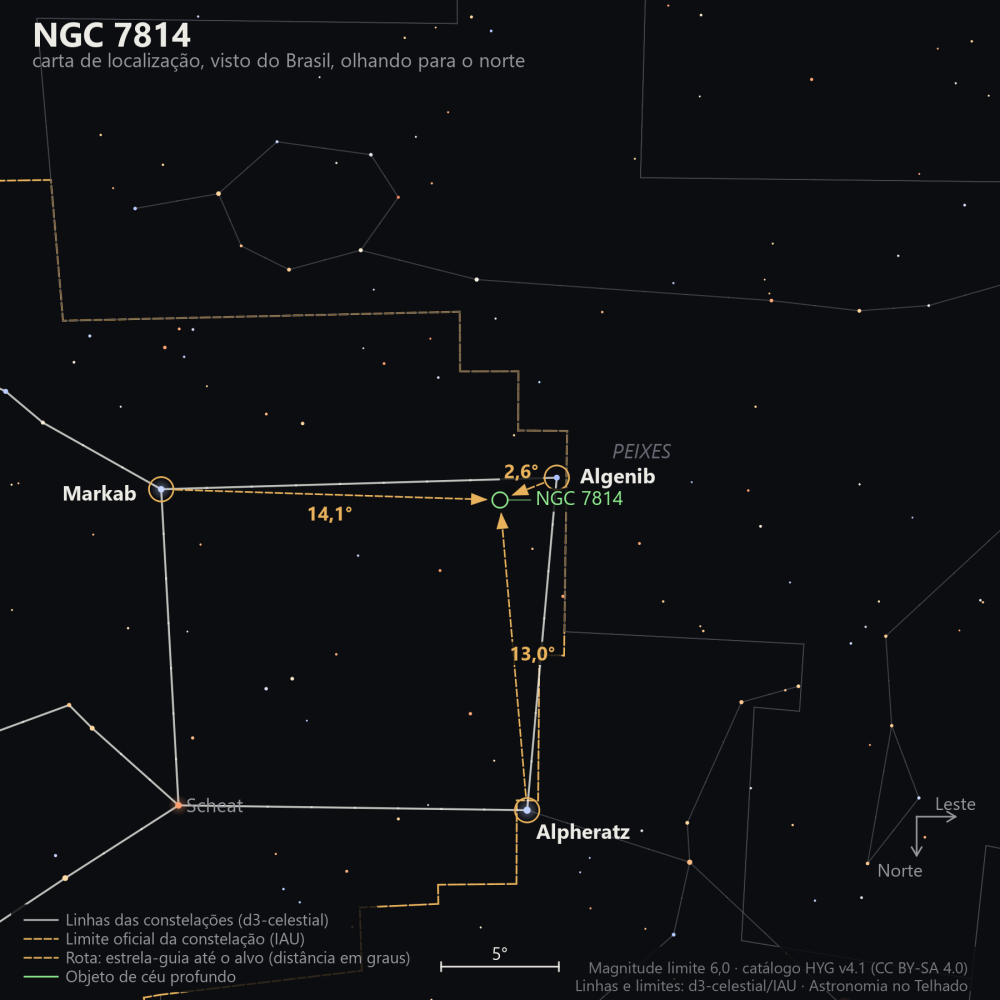

Carta de localização de NGC 7814: as estrelas-guia nomeadas, setas tracejadas com a distância em graus até o alvo, escala em graus e indicação de norte e leste. — Carta de localização (star-hopping), no mesmo estilo das cartas de constelação: norte e leste indicados no canto. Anéis laranja: estrelas-guia; setas tracejadas: o caminho até o alvo, com a distância em graus; anel verde: o alvo (e, com a designação, outros objetos do campo); a barra mostra a escala. As linhas são as oficiais das constelações (d3-celestial), os limites são os da IAU e as estrelas vêm do catálogo HYG.

Quando e como observar

Com declinação de cerca de +16°, o NGC 7814 culmina perto de 51° de altura no Rio de Janeiro, uma posição alta e favorável, tanto para observação visual quanto para astrofotografia — a luz atravessa relativamente pouca atmosfera nesse ângulo. A melhor época vai de agosto a dezembro (Mobberley), no início da primavera e verão do hemisfério sul, quando Pégaso cruza o meridiano durante a noite.

O primeiro gráfico mostra a altura do objeto ao longo do ano para o local do observatório; o segundo, o caminho do NGC 7814 pelo céu nesta noite (zênite no centro, cores pela altura e linha pontilhada, tracejada ou contínua conforme o crepúsculo), seguido da altura hora a hora.

Altura ao longo do ano, a cada 5 dias: linha contínua = altura no meio da noite astronômica (Sol abaixo de −18°); tracejada = maior altura durante a noite escura; faixa verde = melhor época; linhas pontilhadas em 30° e 45°. A linha vertical marca hoje. Melhor época para este local: de agosto a novembro (objeto acima de 30° no meio da noite). Ponto mais alto: 51° em 23 de setembro.

Calculado para o local do observatório (Rio de Janeiro).

2026-10-12 · 19:20 – 04:10

Esta noite no céu

Melhores alvos da noite

Melhor horário: 22:30 · 51° N
Horas acima de 45°: 3,0 h
Lua: Lua crescente · 6 %

Nota da noite: 48 / 100
Posição no céu: 58
Brilho: 29 mag 10,6
Enquadramento: 39 ocupa 10 % do campo

Notas para SkyWatcher Explorer 200P + ZWO ASI294MC Pro (campo de 66′ × 45′).

Caminho do objeto pelo céu nesta noite, do fim do crepúsculo civil ao amanhecer. Centro = zênite, borda = horizonte; visto olhando para cima (leste à esquerda, oeste à direita). Marcadores a cada 30 minutos.

Crepúsculo civil (Sol até −12°)
Crepúsculo náutico (−12° a −18°)
Noite astronômica (Sol abaixo de −18°)
Altura abaixo de 20°
Altura abaixo de 30°
Altura abaixo de 45°
Hora cheia e meia hora
Ponto mais alto

Valores hora a hora (tabela)

Altura e direção do objeto a cada 30 minutos
Hora	Altura	Direção	Da Lua
19:30	31°	NE 53°	141°
20:00	36°	NE 47°	141°
20:30	41°	NE 40°	140°
21:00	45°	NNE 32°	140°
21:30	48°	NNE 22°	140°
22:00	50°	NNE 12°	140°
22:30	51°	N 0°	139°
23:00	50°	N 349°	139°
23:30	48°	NNW 338°	139°
00:00	45°	NNW 329°	139°
00:30	41°	NW 321°	138°
01:00	36°	NW 314°	138°
01:30	31°	NW 308°	138°
02:00	26°	WNW 303°	138°
02:30	20°	WNW 298°	137°
03:00	13°	WNW 294°	137°
03:30	7°	WNW 291°	137°
04:00	0°	WNW 288°	137°

Altura em graus ao longo da noite escura (linhas em 30° e 45°). A Lua aparece tracejada.

Cálculo de baixa precisão (cerca de 0,3°), no fuso horário do local. Serve para planejar, não para apontar telescópios.

Calculado para o local do observatório (Rio de Janeiro).

O que ver

Instrumento	O que esperar
A olho nu	Invisível; magnitude 10,5 está bem fora do alcance, mesmo em céu excelente.
Binóculo (7×50 a 15×70)	Muito difícil; só binóculos grandes, sob céu escuro, podem flagrar uma mancha alongada tênue.
Telescópio de 150 a 200 mm	Um fuso alongado de luz, com o bojo central mais brilhante que as pontas — a semelhança com uma versão menor da galáxia Sombrero (M104) é mencionada por Mobberley.
Telescópio de 350 mm ou mais, 200×	O melhor comparativo do próprio Mobberley: através de um Schmidt-Cassegrain de 35 cm a 200×, o NGC 7814 lembra a Sombrero (M104) vista num refletor de 16 cm na mesma ampliação — ou seja, ainda discreto, mas com forma bem definida.

Expectativa honesta: a faixa de poeira que dá o charme às fotografias do NGC 7814 não aparece ao telescópio, mesmo em aberturas grandes (Mobberley cita a necessidade de 500 mm e mais de 400× só para começar a suspeitar de "duas linhas finas" cruzando o eixo maior — um desafio de elite). Visualmente, o prêmio é a forma alongada e bem definida do fuso; o "Arco Elétrico" de verdade só aparece na câmera.

Astrofotografia: estratégia de captura

Enquadramento

Com 6′ a 6,8′ de comprimento, um campo de 20′ a 30′ funciona bem, deixando espaço ao redor para a estrela guia de magnitude 7 e outras estrelas de campo. Um telescópio de 800 a 1.500 mm de focal com câmera de sensor APS-C enquadra bem a galáxia sem exagerar no tamanho do quadro vazio ao redor.

Desafios do alvo

Brilho superficial baixo nas bordas. O disco fino se estende além do núcleo brilhante com um brilho que cai rapidamente; é preciso tempo de exposição total generoso para revelar as pontas do fuso.
A faixa de poeira exige resolução e contraste. Ela só aparece com boa relação sinal-ruído e processamento cuidadoso; imagens rasas mostram só um fuso liso e brilhante.
Estrelas de fundo versus galáxias de fundo. Muitas manchinhas no campo são galáxias distantes, não estrelas — vale identificá-las antes de "limpar" a imagem no processamento, para não apagar detalhes reais por engano.

Equipamento e filtros

Mobberley recomenda essa galáxia para "imageamento profundo monocromático" — ou seja, câmera monocromática com filtro de luminância e RGB, para maximizar a relação sinal-ruído na faixa de poeira. Uma câmera colorida de um disparo também funciona, com exposições mais longas para compensar.

Exemplo de sessão (ponto de partida)

Tipo de quadro	Quantidade	Exposição	Finalidade
Light (luminância ou RGB)	60 a 90	120 a 180 s	Bojo, disco e faixa de poeira
Dark	30	igual aos Lights	Calibração do ruído térmico
Flat	30	automática	Correção de vinheta e poeira
Bias ou dark-flat	50	mais curta possível	Calibração do ruído de leitura

Esses números são um ponto de partida e não vêm dos livros.

Smart telescopes e campo de visão

O campo de um smart telescope como o Seestar S50 (cerca de 1,3° × 0,7°) enquadra o NGC 7814 com folga, incluindo a estrela guia de magnitude 7 mencionada por Mobberley; a faixa de poeira central exige, porém, várias horas de empilhamento para começar a se revelar em qualquer equipamento. Escolha o seu modelo no mapa abaixo para ver o retângulo do campo sobre o objeto.

Campo do smart telescope Rotação 0°

Carrega o mapa do CDS (Estrasburgo) e imagens DSS2 direto do servidor deles; nada é carregado antes do clique.

Considerações finais

O NGC 7814 é um daqueles objetos em que a câmera faz um trabalho que o olho não consegue: uma galáxia elegante de perfil, com um segredo — a faixa de poeira torcida — que só a fotografia profunda revela. Vale visitar na mesma noite a vizinha NGC 7479, a galáxia espiral de Pégaso, poucos graus ao sul, de frente para nós: um bom contraste de orientações na mesma constelação.

Referências

BAKICH, Michael E. 1,001 Celestial Wonders to See Before You Die: The Best Sky Objects for Star Gazers. New York: Springer, 2010. Objeto nº 746 (NGC 7814).
MOBBERLEY, Martin. The Caldwell Objects and How to Observe Them. New York: Springer, 2009. Caldwell 43, p. 98-99.
SIMBAD Astronomical Database. Centre de Données astronomiques de Strasbourg (CDS). Consulta a coordenadas, velocidade radial e dimensões de NGC 7814, em 21 set. 2026.
HYG Database (v4.1), David Nash / Astronexus, licença CC BY-SA 4.0, para a carta de localização; mapa Aladin Lite e imagem DSS2 do Centre de Données astronomiques de Strasbourg.
