M 76, a Nebulosa Duplex de Perseu: guia completo de observação e astrofotografia

Entre as quatro nebulosas planetárias do catálogo de Messier, a M 76 tem fama de ser a mais fraca — ou, dependendo de quem conta, empata nesse título nada honroso com duas galáxias. É pequena, discreta, e tem um núcleo em forma de haltere ou barril que rendeu apelidos como Nebulosa Duplex, Pequena Dumbbell (Halteres Pequena) e Barbell. Também é um dos objetos onde os livros mais divergem sobre a distância real — um bom lembrete de que nem tudo no céu está totalmente resolvido. Do Rio de Janeiro, M 76 fica perto do limite do observável: baixa, mas não impossível. Este guia mostra como achá-la, o que esperar ao telescópio e o que a ciência ainda não sabe ao certo sobre ela.

Texto em revisão. Este artigo segue o novo formato de guia de objeto do site: dados, mapas, gráficos de altura e estratégia de captura estão todos aqui. As fontes estão listadas no final.

Ficha técnica e designações

Visão geral: o que é uma nebulosa planetária

Uma nebulosa planetária é o envoltório de gás que uma estrela do tipo do Sol expele nos últimos milhares de anos de vida: o núcleo remanescente, agora uma anã branca muito quente, ilumina o gás e o faz brilhar. É um fenômeno passageiro — dura, no máximo, algumas dezenas de milhares de anos. William Herschel cunhou o termo em 1784 porque o disco esverdeado de algumas dessas nebulosas lembrava o de um planeta ao telescópio.

M 76 em números. A magnitude integrada listada por Bakich é 10,1, o que a coloca entre as mais fracas do catálogo de Messier — Bakich e Mollise observam que ela costuma disputar esse título com as galáxias M98 e M91, dependendo do critério usado (Bakich, objeto #804; Mollise, The Urban Astronomer's Guide, p. 210-213). Mas seu brilho superficial (a luz concentrada numa área pequena) é relativamente alto para uma planetária, o que a torna mais fácil de achar do que a magnitude sozinha sugere.

Distância: uma incógnita de verdade. Aqui os livros divergem muito mais do que o comum. Mollise cita 1.700 a 3.000 anos-luz (p. 210); Kier, cerca de 4.000 (The 100 Best Targets for Astrophotography, p. 284); Monks é o mais cauteloso: "as estimativas de menor valor sugerem cerca de 2.000 anos-luz, enquanto as maiores passam de 10.000; os livros de astronomia costumam citar cerca de 3.400 anos-luz, mas é preciso reconhecer que esse não é um valor universalmente aceito" (Monks, Go-To Telescopes Under Suburban Skies, p. 187, tradução livre). O SIMBAD lista uma paralaxe para a estrela central de 0,29 ± 0,20 milissegundos de arco — um erro de quase 70% do valor —, o que na prática torna a distância derivada dele (por volta de 11.000 anos-luz) estatisticamente pouco confiável. Diante disso, este guia segue os livros e usa a faixa de "cerca de 2.000 a 4.000 anos-luz" como estimativa mais razoável, com a ressalva de que ninguém sabe ao certo.

A estrela central. É muito fraca: magnitude 15 segundo Coe (Nebulae and How to Observe Them, p. 61-62), 16,6 segundo Monks (p. 187) — outra pequena divergência entre fontes, mas ambas de acordo que é um alvo só para telescópios grandes e céu muito escuro.

Estruturas notáveis

• O núcleo em barril. A parte mais brilhante tem forma retangular, de cerca de 40″ × 90″ (Monks) — dessas dimensões vêm os apelidos Duplex, Barbell e Little Dumbbell. A cerca de 100x, um telescópio de 13 polegadas já mostra o formato retangular com posição definida (Coe).
• Os dois lóbulos. Bakich descreve dois lóbulos visíveis em 200 mm, o do sudoeste mais brilhante que o do nordeste — na prática, dois objetos NGC (650 e 651) que hoje se sabe fazerem parte do mesmo objeto.
• O halo difuso. Só aparece em aberturas maiores (400 mm ou mais) e céu escuro, como um filamento fraco a oeste do lóbulo nordeste, ou como um halo ao redor do núcleo retangular (Bakich; Monks).
• A faixa escura. Coe descreve uma faixa mais escura cruzando o núcleo, visível já com filtro e visão periférica em telescópios médios.

Como localizar

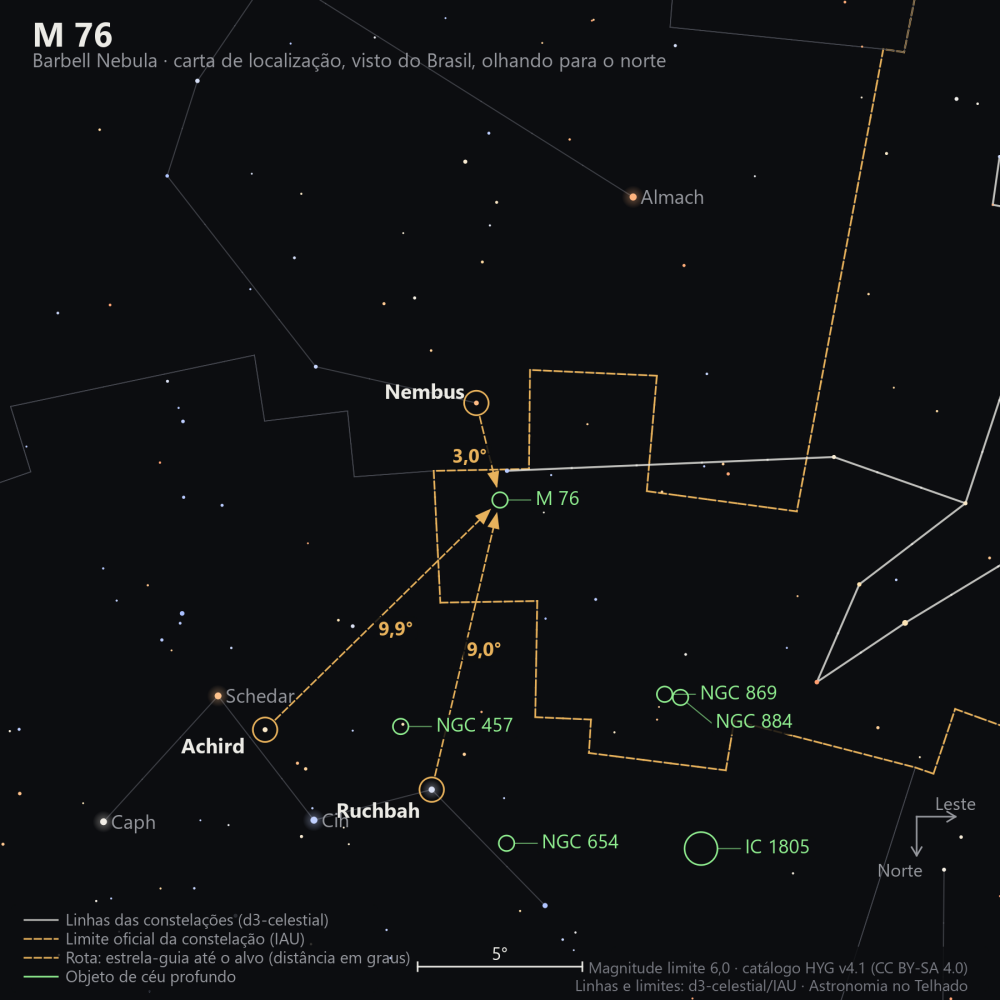

M 76 fica no extremo oeste de Perseu, cerca de 1° ao norte da estrela Phi Persei (magnitude 4) (Bakich; Mollise, p. 210). Como é pequena e o campo ao redor não tem marcos muito brilhantes, vale partir de uma estrela mais fácil de reconhecer, como Almach (Gamma Andromedae) ou Algol, e usar um buscador de campo médio para chegar a Phi Persei antes do salto final.

Quando e como observar

Com declinação de +51°34′ e ascensão reta de cerca de 1h42m, M 76 culmina no início da noite entre outubro e dezembro. Para o Rio de Janeiro, isso a coloca perto do limite do que é observável: baixa no horizonte norte, mas dentro do alcance de um horizonte bem livre.

Os gráficos abaixo mostram a altura do objeto ao longo do ano e nesta noite, calculados para o local do observatório do site (Rio de Janeiro).

Calculado para o local do observatório (Rio de Janeiro).

2026-10-12 · 19:20 – 04:10

Esta noite no céu

Melhores alvos da noite

Este objeto não passa de 30° de altura nesta noite (máximo: 15°). Não é um bom alvo hoje.

Melhor horário

00:10 · 15° N

Horas acima de 45°

0,0 h

Lua

Lua crescente · 6 %

Nota da noite

0 / 100

Posição no céu

0

Brilho

37 mag 10,1

Enquadramento

10 ocupa 2 % do campo

Notas para SkyWatcher Explorer 200P + ZWO ASI294MC Pro (campo de 66′ × 45′).

• Noite astronômica (Sol abaixo de −18°)
• Altura abaixo de 20°
• Hora cheia e meia hora
• Ponto mais alto

Valores hora a hora (tabela)

Altura e direção do objeto a cada 30 minutos

Hora	Altura	Direção	Da Lua
19:30	-6°	—	147°
20:00	-3°	—	147°
20:30	1°	NNE 31°	147°
21:00	5°	NNE 27°	147°
21:30	8°	NNE 24°	147°
22:00	10°	NNE 20°	147°
22:30	12°	NNE 16°	147°
23:00	14°	N 11°	147°
23:30	15°	N 6°	147°
00:00	15°	N 2°	147°
00:30	15°	N 357°	147°
01:00	15°	N 352°	147°
01:30	13°	NNW 347°	147°
02:00	12°	NNW 343°	147°
02:30	9°	NNW 339°	147°
03:00	7°	NNW 335°	147°
03:30	4°	NNW 332°	147°
04:00	0°	NNW 328°	147°

Cálculo de baixa precisão (cerca de 0,3°), no fuso horário do local. Serve para planejar, não para apontar telescópios.

Calculado para o local do observatório (Rio de Janeiro).

E do Rio de Janeiro?

A altura máxima ao cruzar o meridiano é 90° menos a diferença entre a latitude do observador e a declinação do objeto. No Rio (latitude −23°): 90° − |−23° − 51,58°| = 90° − 74,58° ≈ 15° acima do horizonte norte no ponto mais alto. É baixo demais para ser um alvo fácil, mas não impossível: com um telescópio de 150 mm ou mais, filtro OIII, horizonte norte livre de obstáculos e uma noite de transparência acima da média — algo raro, mas não raríssimo, em Bortle 7 —, o núcleo retangular da nebulosa pode aparecer. A melhor janela é o início da noite entre outubro e dezembro, quando o objeto está o mais alto possível logo após o anoitecer, antes que a extinção atmosférica e a poluição luminosa perto do horizonte piorem ainda mais o contraste.

O que ver

Expectativa honesta: mesmo para quem mora em latitudes onde M 76 fica alta, ela decepciona quem espera algo do tamanho e do brilho da Dumbbell (M 27) — é um objeto pequeno e que recompensa paciência, filtro e um céu de qualidade. Do Rio, some a isso a altura baixa: é um alvo de "sim, dá pra ver, mas exige as condições certas".

Astrofotografia: estratégia de captura

Enquadramento

Kier enquadra M 76 sozinha, num campo relativamente apertado, dado o tamanho pequeno do núcleo (cerca de 2′ a 3′) mais o halo fraco ao redor (Kier, The 100 Best Targets for Astrophotography, p. 284). Um telescópio de focal longa (1.500 mm ou mais) e uma câmera de pixels pequenos aproveitam melhor a resolução; um campo de 20′ a 30′ já enquadra o objeto com folga.

Desafios do alvo

• Tamanho pequeno, foco crítico. Como o núcleo é compacto, qualquer erro de foco ou tracking prejudica bastante o resultado; Kier recomenda foco cuidadoso e rastreamento preciso.
• Baixa altura no Rio. A cerca de 15° de altura, a imagem sofre com seeing pior e mais extinção atmosférica — a nebulosa, já fraca, perde ainda mais contraste.
• Halo fraco. Só aparece com tempo total de exposição alto e céu escuro; em Bortle 7, mesmo com filtro dual-band, é um desafio adicional à baixa altura.

Equipamento e filtros

Kier recomenda luminância com filtro claro para realçar os componentes mais fracos da nebulosa, combinada com RGB ou câmera colorida de um disparo para o núcleo mais brilhante. Um filtro dual-band (H-alfa e OIII) ajuda a isolar o sinal da nebulosa do brilho de fundo, especialmente relevante para quem fotografa do Rio, onde o objeto já está perto do horizonte.

Exemplo de sessão (ponto de partida)

Esses números são um ponto de partida, e não vêm dos livros: ajuste ao seu equipamento e à altura real do objeto.

Smart telescopes e campo de visão

M 76 cabe com folga no campo de um smart telescope como o Seestar S50 (cerca de 1,3° × 0,7°), mas o núcleo pequeno e a baixa altura no Rio exigem muitas horas de empilhamento e, idealmente, o filtro dual-band do próprio aparelho. Escolha o seu modelo no mapa abaixo para ver o retângulo do campo sobre o objeto.

Considerações finais

M 76 é um objeto de contrastes: pequena onde a Hélice é enorme, controversa em distância onde outras planetárias têm medidas bem estabelecidas, e baixa demais no Rio para ser um alvo trivial, mas ainda dentro do alcance de quem tem paciência e um horizonte norte livre. Vale a pena visitar também o vizinho aberto M 34, o aglomerado esquecido de Perseu, na mesma constelação e com um desafio de altura parecido.

Referências

• BAKICH, Michael E. 1,001 Celestial Wonders to See Before You Die: The Best Sky Objects for Star Gazers. New York: Springer. Objeto nº 804 (M76 / NGC 650).
• COE, Steven R. Nebulae and How to Observe Them. Springer (Astronomers' Observing Guides), 2007. M 76, p. 61-62.
• KIER, Ruben. The 100 Best Targets for Astrophotography. Springer (Practical Astronomy Series). "December 1: Little Dumbbell Nebula", p. 284-285.
• MOLLISE, Rod. The Urban Astronomer's Guide: A Walking Tour of the Cosmos for City Sky Watchers. Springer (Patrick Moore's Practical Astronomy Series). M76, p. 210-213.
• MONKS, Neale. Go-To Telescopes Under Suburban Skies. Springer (Practical Astronomy Series). NGC 650 (M76, Little Dumbbell), p. 186-187.
• SIMBAD Astronomical Database. Centre de Données astronomiques de Strasbourg (CDS). Consulta a coordenadas, paralaxe da estrela central e dimensões de M 76, em 21 set. 2026.
• HYG Database (v4.1), David Nash / Astronexus, licença CC BY-SA 4.0, para a carta de localização; mapa Aladin Lite e imagem DSS2 do Centre de Données astronomiques de Strasbourg.
