IC 434 e Barnard 33, a Cabeça de Cavalo: guia completo de observação e astrofotografia
Imagem de referência (DSS2). Este objeto ainda não foi capturado no Observatório.
Crédito: Digitized Sky Survey 2 (DSS2) — STScI/NASA. Palomar Observatory / Caltech (POSS-II). Créditos
Se existe uma silhueta que todo astrofotógrafo quer capturar, é a da Cabeça de Cavalo: uma nuvem escura em forma de cabeça de cavalo de xadrez, recortada contra um fundo vermelho de gás de hidrogênio, ao lado de Alnitak, a estrela do Cinturão de Órion. É também um dos objetos mais famosos do céu que quase ninguém vê ao telescópio: Bakich a chama de desafio máximo para muitos observadores. Esse é o paradoxo deste guia: uma nebulosa que é ícone nas fotografias e quase uma lenda para o olho. Aqui você vai ver como achá-la a partir das Três Marias, o que vale a pena tentar com filtro, e como fotografá-la em Bortle 7.
Texto em revisão. Este guia segue o novo formato de objeto. As fontes estão listadas no final e as dúvidas, nas pendências do cabeçalho.
Ficha técnica e designações
| Designação principal | IC 434 |
|---|---|
| Outras designações | IC IC 434 |
| Tipo de objeto | Nebulosa de emissão (região H II) |
| Constelação | Orion |
| Coordenadas (J2000) | RA 05h 41m 01s | Dec −02° 27′ 14″ |
| Distância da Terra | — |
| Magnitude aparente | +11,0 |
| Tamanho aparente | 90′ |
| Melhor época (BR) | Dezembro, Janeiro, Fevereiro |
Visão geral: o que é uma nebulosa escura contra uma nebulosa de emissão
A cena tem duas partes. IC 434 é uma faixa de gás de hidrogênio ionizado, uma nebulosa de emissão que se estende ao sul de Zeta Orionis (Alnitak) e brilha em vermelho (Philip's; Kier). Barnard 33 (B 33) é uma nuvem densa de poeira, sem luz própria, que se projeta diante dela e forma a silhueta do cavalo: de certo modo, a cabeça de cavalo é um "buraco" no brilho (Philip's). Entre a Cabeça de Cavalo e a Nebulosa da Chama fica a NGC 2023, uma pequena nebulosa de reflexão azul, em que a poeira reflete a luz de uma estrela (Kier).
Números. O SIMBAD classifica a IC 434 como região HII e o Barnard 33 como nebulosa escura de 6′ × 4′, tamanho que também aparece em Bakich e no Philip's. A faixa da IC 434 tem 60′ × 10′ (Data Book; Cooke) ou 60′ × 40′ (Kier). Nem o SIMBAD nem os livros trazem uma paralaxe direta para eles: Kier dá 1.500 anos-luz para todo o grupo, e Philip's, 1.600 para a Cabeça de Cavalo, ambos ligados ao grande berçário estelar de Órion, o mesmo de M 42 (Kier).
Um contraste de escalas. Kier resume o grupo como quatro nebulosas na mesma foto: a IC 434, como uma cascata de hidrogênio ionizado, a nuvem escura B 33 em forma de cabeça de cavalo, a Nebulosa da Chama (NGC 2024) e a azulada NGC 2023, cuja poeira reflete a luz de uma estrela. Tudo isso perto de Alnitak, que é tão brilhante que estraga a foto se você não tomar cuidado.
Estruturas notáveis
- A cabeça do cavalo. A protuberância escura, com cerca de 6′ × 4′, que lembra a peça de xadrez (Philip's; Bakich).
- A faixa IC 434. Uma cortina de hidrogênio vermelho que serve de fundo e se estende por cerca de 1° (Kier; Data Book).
- A Nebulosa da Chama (NGC 2024). Fica ao lado de Alnitak, com uma faixa escura que a divide em duas (Kambič). Kier a compara a um arbusto em chamas; veja o guia da Grande Nebulosa de Órion e o da constelação de Órion para o contexto.
- A NGC 2023. Uma mancha azul brilhante de cerca de 10′, a 15′ a nordeste da Cabeça de Cavalo (Bakich).
- Alnitak. A estrela de magnitude 1,8 que fica no Cinturão, o maior problema de brilho da foto (Kier).

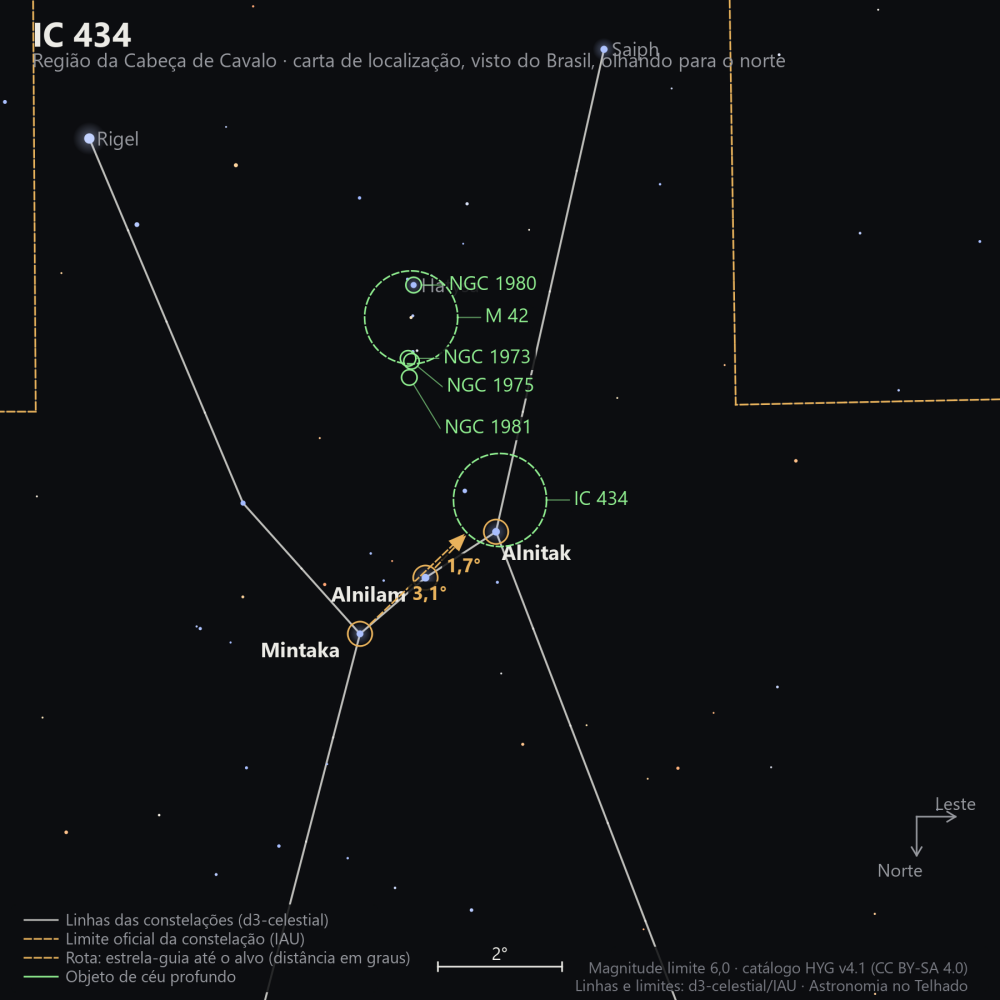

Como localizar
Ache as Três Marias, a linha de três estrelas do Cinturão. A Cabeça de Cavalo fica ao lado da estrela de uma das pontas, Alnitak (a que fica mais ao leste), cerca de meio grau ao sul dela. No céu do Brasil, com o norte para baixo, isso significa que ela aparece acima de Alnitak, ou seja, mais distante do horizonte norte. Um binóculo ou um buscador de campo largo ajuda a posicionar Alnitak e a Chama; a Cabeça, ela mesma, só se acha por coordenadas.
Quando e como observar
Com declinação de cerca de −2,5°, a região culmina a cerca de 69° de altura no Rio de Janeiro, a norte do zênite. A melhor época é a de Órion: a região culmina à meia-noite por volta do fim de dezembro e fica alta logo depois do anoitecer de janeiro a março.
O primeiro gráfico mostra a altura do objeto ao longo do ano para o local do observatório; o segundo, o caminho dele pelo céu nesta noite, seguido da altura hora a hora.
Calculado para o local do observatório (Rio de Janeiro).
2026-10-13 · 19:20 – 04:10
Esta noite no céu
- Melhor horário
- 04:00 · 70° N
- Horas acima de 45°
- 2,8 h
- Lua
- Lua crescente · 12 %
- Nota da noite
- 51 / 100
- Posição no céu
- 71
- Brilho
- 23 mag 11,0
- Enquadramento
- 20 ocupa 200 % do campo
Notas para SkyWatcher Explorer 200P + ZWO ASI294MC Pro (campo de 66′ × 45′).
- Crepúsculo civil (Sol até −12°)
- Crepúsculo náutico (−12° a −18°)
- Noite astronômica (Sol abaixo de −18°)
- Altura abaixo de 20°
- Altura abaixo de 30°
- Altura abaixo de 45°
- Hora cheia e meia hora
- Ponto mais alto
Valores hora a hora (tabela)
| Hora | Altura | Direção | Da Lua |
|---|---|---|---|
| 19:30 | -34° | — | 140° |
| 20:00 | -28° | — | 140° |
| 20:30 | -21° | — | 140° |
| 21:00 | -14° | — | 140° |
| 21:30 | -7° | — | 141° |
| 22:00 | 0° | — | 141° |
| 22:30 | 7° | E 90° | 141° |
| 23:00 | 14° | E 87° | 141° |
| 23:30 | 21° | E 84° | 141° |
| 00:00 | 28° | E 80° | 141° |
| 00:30 | 34° | ENE 77° | 141° |
| 01:00 | 41° | ENE 72° | 142° |
| 01:30 | 47° | ENE 67° | 142° |
| 02:00 | 54° | ENE 60° | 142° |
| 02:30 | 59° | NE 52° | 142° |
| 03:00 | 64° | NE 39° | 142° |
| 03:30 | 68° | NNE 23° | 142° |
| 04:00 | 70° | N 3° | 142° |
Cálculo de baixa precisão (cerca de 0,3°), no fuso horário do local. Serve para planejar, não para apontar telescópios.
Calculado para o local do observatório (Rio de Janeiro).
O que ver
| Instrumento | O que esperar |
|---|---|
| A olho nu | Nada da nebulosa; só Alnitak, a estrela do Cinturão. |
| Binóculo (7×50 a 10×50) | Nada da Cabeça de Cavalo e da IC 434; Kambič lembra que essas maravilhas não aparecem em binóculo, embora as fotos de campo largo mostrem a região toda. |
| Telescópio de 100 a 150 mm | Bakich diz que alguns observadores a viram com telescópios muito pequenos, mas o normal é não ver nada. Só o filtro H-beta faz essa diferença (Mobberley; Monks). |
| Telescópio de 300 a 350 mm | Em céu muito escuro, com um filtro H-beta, a forma de cavalo pode aparecer; um filtro comum de nebulosa ajuda, segundo Bakich. Sem esse filtro, o objeto é praticamente invisível (Monks). |
Expectativa honesta: Philip's e Cooke são taxativos: a Cabeça de Cavalo mostra pouco contraste com a IC 434 e é difícil mesmo em grandes telescópios; Cooke indica o filtro especial da Lumicon. Mollise agrupa a Chama, a Cabeça de Cavalo e o Homem Correndo entre as nebulosas de Órion que decepcionam quem espera ver as fotos. Em Bortle 7 é um alvo fotográfico, e o telescópio serve, no máximo, para tentar o filtro H-beta numa noite excepcional.
Astrofotografia: estratégia de captura
Enquadramento
Parker recomenda um campo estreito, que enquadra bem a Cabeça de Cavalo e ainda mantém Alnitak fora do quadro; para um campo largo, ele sugere pegar a Cabeça e a Chama juntas, com exposição profunda para revelar a folha de hidrogênio atrás da cabeça. Kier acha que um campo maior poderia enquadrar os quatro objetos de modo ainda mais agradável. Com um telescópio de 1.000 mm de focal e uma câmera como a ASI294MC Pro, o campo é de cerca de 1,1° × 0,75° (calculado a partir do sensor e da focal): a Cabeça, a NGC 2023 e a Chama cabem juntas, com Alnitak na borda.
Desafios do alvo
- A luz de Alnitak. É o grande problema: uma estrela de magnitude 1,8 ao lado de nebulosas fracas. Kier recomenda exposições curtas para reduzir o blooming; Pugh diz que uma câmera de 16 bits e um processamento cuidadoso são necessários para que o brilho de Alnitak não estrague a imagem.
- Contraste de escalas. O H-alfa é forte e as cores diferentes exigem tratamento distinto: o vermelho da IC 434, o marrom-alaranjado da Chama (Parker) e o azul da NGC 2023.
- Gradientes de poluição luminosa. Em Bortle 7, num campo tão cheio de nebulosidade, um filtro que suprima o brilho do céu é essencial; Kier usou um filtro IDAS na luminância.
Equipamento e filtros
Kier combinou exposições IDAS e H-alfa na luminância e usou, no canal vermelho do RGB, uma mistura de 40% de H-alfa com 60% de vermelho. As exposições de H-alfa podem ser feitas com binning 2 × 2 para acelerar. Pugh obteve bons resultados com um refrator de 80 mm e câmera monocromática, por meio de H-alfa em luminância. Para nós, no Rio, uma câmera colorida com filtro dual-band é uma opção mais simples, e a banda estreita em câmera monocromática, a melhor.
Exemplo de sessão (ponto de partida)
| Tipo de quadro | Quantidade | Exposição | Finalidade |
|---|---|---|---|
| Light (dual-band ou H-alfa) | 60 a 90 | 180 s | Faixa IC 434 e silhueta da Cabeça |
| Dark | 30 | igual aos Lights | Calibração do ruído térmico |
| Flat | 30 | automática | Correção de vinheta e poeira |
| Bias ou dark-flat | 50 | mais curta possível | Calibração do ruído de leitura |
Esses números são um ponto de partida e não vêm dos livros. Como referência, Pugh fez luminância de 6 exposições de 5 minutos e RGB de 5 exposições de 10 minutos cada, com um refrator de 80 mm.
Smart telescopes e campo de visão
O campo de um smart telescope como o Seestar S50 (cerca de 1,3° × 0,7°) enquadra bem a Cabeça de Cavalo e a NGC 2023; Alnitak entra na borda e cria halos, então observe o resultado do empilhamento. Com o filtro dual-band do aparelho e muitas horas de integração, a silhueta aparece. Escolha o seu modelo no mapa abaixo para ver o retângulo do campo sobre o objeto.
Carrega o mapa do CDS (Estrasburgo) e imagens DSS2 direto do servidor deles; nada é carregado antes do clique.
Considerações finais
A Cabeça de Cavalo é uma lição de humildade visual e um dos triunfos da fotografia astronômica: uma nuvem escura que só existe na imagem longa. Como alvo fotográfico, é acessível a quem já domina M 42; como alvo visual, é uma recompensa para quem tem um filtro H-beta e um céu escuro. Se você chegou aqui depois da Nebulosa de Órion e da Nebulosa do Homem Correndo, o passo seguinte é a Chama e a NGC 2023, no mesmo campo.
Referências
- BAKICH, Michael E. 1,001 Celestial Wonders to See Before You Die: The Best Sky Objects for Star Gazers. New York: Springer, 2010. Objeto nº 968 (Barnard 33).
- COOKE, Antony. Make Time for the Stars: Fitting Astronomy into Your Busy Life. New York: Springer, 2009. Tabela de objetos de Órion (IC 434/B 33), p. 235.
- KAMBIČ, Bojan. Viewing the Constellations with Binoculars: 250+ Wonderful Sky Objects to See and Explore. New York: Springer, 2010. Órion, figuras 10.13 e 10.14, p. 371-372.
- KIER, Ruben. The 100 Best Targets for Astrophotography. New York: Springer, 2009. "January 31: Horsehead and Flame Nebulae", p. 31.
- MOBBERLEY, Martin. The Caldwell Objects and How to Observe Them. New York: Springer, 2009. Filtros visuais, p. 237.
- MOLLISE, Rod. The Urban Astronomer's Guide: A Walking Tour of the Cosmos for City Sky Watchers. London: Springer, 2006. Órion, p. 206.
- MONKS, Neale. Go-To Telescopes Under Suburban Skies. London: Springer, 2010. Filtros de linha, p. 8.
- MOORE, Patrick (ed.). Astronomy Encyclopedia. London: Philip's. Verbete "Horsehead Nebula", p. 184-185; verbete Órion, p. 295.
- MOORE, Patrick; REES, Robin. Patrick Moore's Data Book of Astronomy. Cambridge: Cambridge University Press, 2011. Tabela de nebulosas difusas (IC 434), p. 461; nomes populares, p. 340.
- PARKER, Greg. Making Beautiful Deep-Sky Images: Astrophotography with Affordable Equipment and Software. New York: Springer, 2007. Escolha de alvos, p. 55.
- PUGH, Philip. The Science and Art of Using Telescopes. New York: Springer, 2009. Imagem da Cabeça de Cavalo, p. 317.
- SIMBAD Astronomical Database. Centre de Données astronomiques de Strasbourg (CDS). Consulta a coordenadas, tipo e dimensões de IC 434 e Barnard 33, em 21 set. 2026.
- HYG Database (v4.1), David Nash / Astronexus, licença CC BY-SA 4.0, para a carta de localização; mapa Aladin Lite e imagem DSS2 do Centre de Données astronomiques de Strasbourg.
